稀釋比例為：主漆：固化劑=2.-3:1  主漆與水稀釋比例為10:2-3。干燥條件為常溫自干或低溫60度烘烤30-60分鐘。

性能為：7天后硬度在1.5-2.5H，光澤度在92-100度，漆膜表面平整光滑，需要手感好。人需要提高其他性能，可以添加功能性助劑解決，適量減少樹脂含量調(diào)整，想快速干燥的話，可適量提高粉料含量解決。

聚乙烯含氟螢丹面漆可用于鋼結(jié)構(gòu)、廠房、橋梁工程、混凝土、沿海設(shè)備、港口碼頭、護(hù)欄裝飾、建筑涂裝等領(lǐng)域，起到非常好的防護(hù)和裝飾作用。
螢丹面漆推薦配套環(huán)氧類中間漆和面漆，適合涂裝于多種基材表面。

施工涂裝

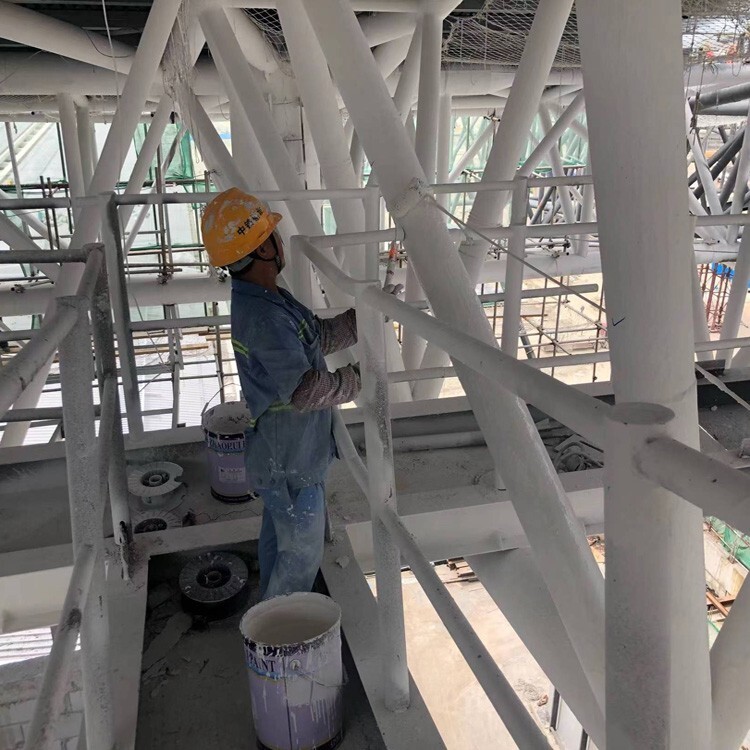

　　預(yù)涂底漆和中間漆，間隔24小時(shí)實(shí)干后覆涂本產(chǎn)品。采用噴涂工藝，噴涂1-2道，達(dá)到規(guī)定膜厚，推薦厚度60μm，施工完畢漆膜應(yīng)光滑平整，顏色一致，無流掛、起泡、橘皮等漆病。

注意事項(xiàng)

　　1.混合好的漆料須在適用期內(nèi)用完，如漆料膠化凝固不可再用

　　3.大風(fēng)雨雪天氣，空氣濕度大于85%環(huán)境下不可施工

　　4.被涂基材溫度需要大于露點(diǎn)3℃，避免表面結(jié)露

涂裝參數(shù)

　　施工溫度：-5℃～40℃

　　混合：使用動(dòng)力工具或手動(dòng)工具充分?jǐn)嚢杈鶆?br />
　　混合比例：主劑/固化劑=5/1(質(zhì)量比）

　　貯存期限：自生產(chǎn)之日起12個(gè)月（25℃）

　　貯存于干燥陰涼的環(huán)境中，遠(yuǎn)離熱源及火源。包裝桶保持封閉。

含氟螢丹漆特點(diǎn)：
　　1、低污染性：的涂料復(fù)合技術(shù)，涂膜難以污染；
　　2、高耐候性：大大提高了耐候性、抗水性，使用壽命達(dá)10年以上；
　　3、的附著力：特分子結(jié)構(gòu)，附著力，適用于多種基面；
　　4、優(yōu)良的作業(yè)性：與普通型油性漆相比，異味少，可以改善作業(yè) 環(huán)境，并可用多種涂裝工具施工；
　　5、干燥時(shí)間短，低溫施工性好，有效縮短工期。

含氟螢丹面漆耐久性能相當(dāng)好，特別是耐黃變性，干燥環(huán)境下，可以耐受的高溫達(dá)120℃，但是會(huì)有些許老化黃變。如果需要長期保持良好的色澤，設(shè)備和管道等的大操作溫度建議不超過
80℃。涂覆過厚，會(huì)導(dǎo)致起泡或很差的成膜狀態(tài)，并影響其性能。

表面處理：
所有新涂覆的表面均應(yīng)清潔、干燥、。涂覆之前，所有表面均應(yīng)根據(jù)ISO8504;2000標(biāo)準(zhǔn)進(jìn)行判定和處理。正式施工前應(yīng)進(jìn)行小面積試驗(yàn)。
